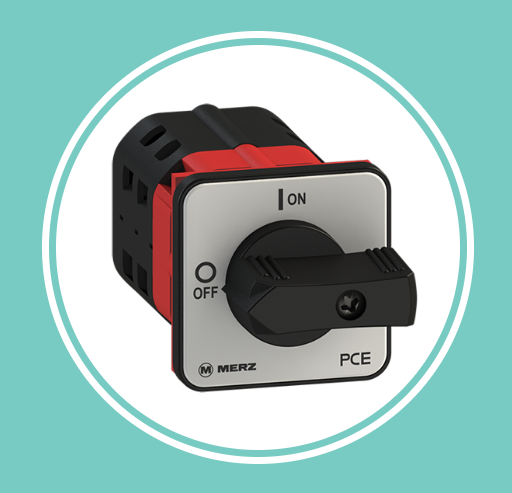

캠 스위치

• 목록

제품설명

캠 스위치는 접점 배열 방식에 따라 1개, 2개 또는 3개(Series 111 전용)의 이중 차단 접점 경로를 갖춘 스위칭 챔버로 구성됩니다. 각 접점 경로는 견고하게 고정된 2개의 단자와 플런저에 의해 가이드되는 이동식 접점 브리지로 이루어져 있습니다. 접점 브리지는 캠에 의해 강제 개방되며, 스프링 힘으로 닫히는 구조입니다. 인덱싱 장치는 다양한 토크 사양과 4가지 스위칭 각도로 제공되어 폭넓은 운전 조건에 대응할 수 있습니다. 또한 손가락 접촉 방지(Finger-proof) 구조의 캠 스위치는 이탈 방지형 캡티브 스크루를 적용해 안정성과 작업 편의성을 높였습니다. 모든 단자는 드라이버 가이드, 깔때기형 케이블 삽입구, 챔버형 구조를 채택하여 배선 작업이 용이하며, 케이블 엔드 스톱을 통해 정확한 삽입 깊이를 보장합니다.

지원 가능한 접점 구성

* On-Off 스위치

* 전환 스위치(Change-over Switches)

* 스텝 스위치(Step Switches)

* 그룹 스위치(Group Switches)

* 코드 스위치(Code Switches)

* 전압계 선택 스위치(Voltmeter Selector Switches)

* 전류계 선택 스위치(Ammeter Selector Switches)

* 스프링 리턴 스위치(Spring-return Switches)

* 정/역회전 스위치(Reversing Switches)

* 스타 델타 스위치(Star-Delta Switches)

* 다단 속도 제어 스위치(Multi-speed Switches)

* 단상 모터 기동 스위치(Single-phase Starter Switches)

특징

신속한 회로 차단
유지보수가 필요 없는 구조
개방형 및 함체형 타입 제공
자유로운 모듈 조합 및 구성 가능
긴 수명의 고품질 접점 적용
요청 시 맞춤형 솔루션
긴 수명과 높은 내구성을 확보한 접점 설계
견고한 모듈형 설계
매우 컴팩트한 디자인
